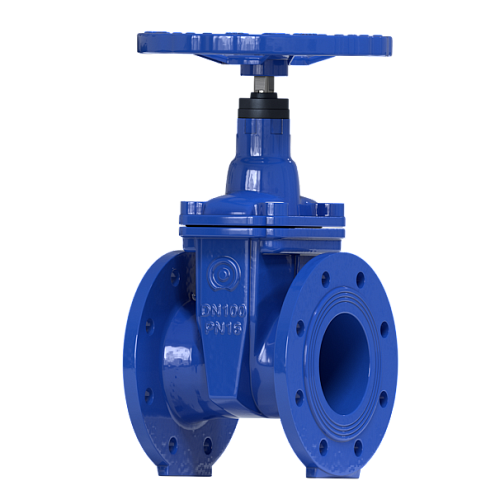

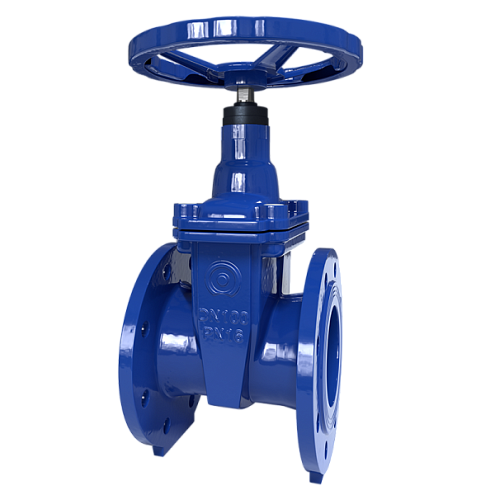

Alm101. Задвижка с обрезиненным клином АЛМАВАЛ, штурвал

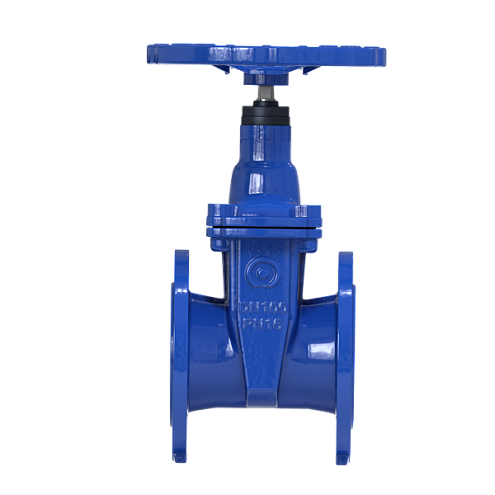

Alm101. Задвижка с обрезиненным клином АЛМАВАЛ, штурвал_2

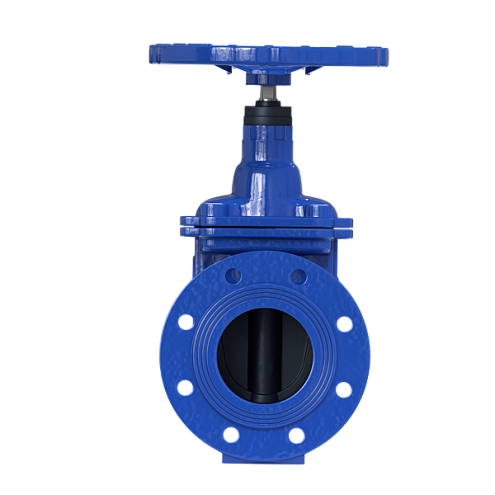

Alm101. Задвижка с обрезиненным клином АЛМАВАЛ, штурвал_3

Скачать pdf Онлайн-консультант

Характеристики

Номинальный диаметр, мм

DN40-600

Номинальное давление, бар

PN16

Материал корпуса

чугун GJS-500-7 (GGG50)

Материал клина

чугун GJS-500-7 (GGG50), вулканизирован EPDM

Материал уплотнения

EPDM

Температурный диапазон (EPDM)

-10°С..+90°С (кратковременно* до +120°С)

Тип управления

штурвал

Покрытие

антикоррозионное эпоксидное покрытие, толщина 250 мкм

Стандарты

ГОСТ 5762-2002

Климатическое исполнение

УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ15150-69

Класс герметичности

«А» по ГОСТ9544 (ГОСТ 54808)

Строительная длина по DIN

DIN3202 F4

Описание

Задвижка применяется в качестве запорного устройства, герметично перекрывающего движение рабочей среды благодаря обрезиненной конструкции клина. Используются в системах хозяйственно-питьевого (ХВС, ГВС), пожарного водоснабжения, водоотведения, холодоснабжения, отопления, иных областях промышленности и ЖКХ. Запирающий элемент выполнен в форме клина, который, благодаря поступательному движению перпендикулярно направлению потока транспортируемой среды, обеспечивает герметичное перекрытие трубопровода.
