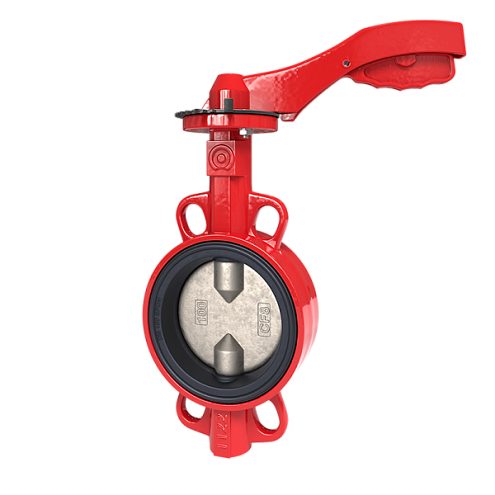

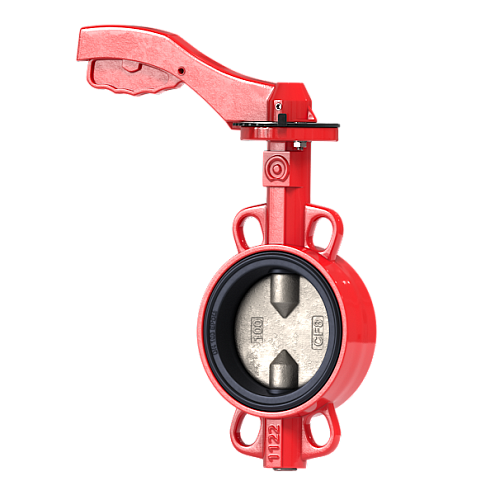

Alm201. Затвор дисковый поворотный АЛМАВАЛ, рукоятка

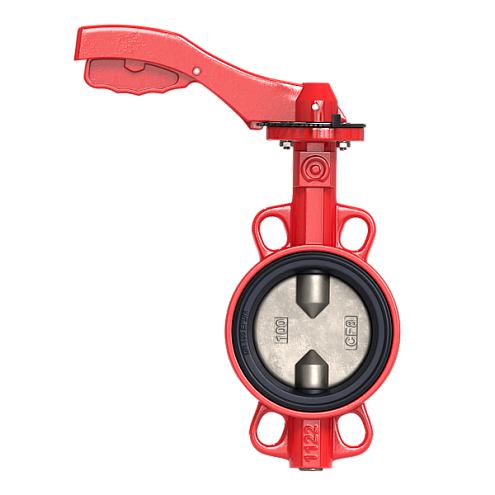

Alm201. Затвор дисковый поворотный АЛМАВАЛ, рукоятка_2

Скачать pdf Онлайн-консультант

Характеристики

Номинальный диаметр

DN40-600

Номинальное давление

PN16

Материал корпуса

чугун GJL-250 (GG25)

Материал диска

нерж. сталь AISI304 (CF8)

Материал уплотнения

EPDM

Т рабочая

-15...+110ºC

Т max *** (кратковременно)

-20...+120ºC

Покрытие корпуса

Антикоррозионное эпоксидное покрытие, толщина не менее 250 мкм

Тип управления

рукоятка, редуктор

Климатическое исполнение

УХЛ 3.1, 4, 4.1, 4.2, 5 (для затвора с рукояткой) УХЛ 3.1, 4, 4.1, 4.2 (для затвора с редуктором) по ГОСТ 15150-69

Класс герметичности

«А» по ГОСТ 9544 (ГОСТ 54808)

Описание

Затворы применяются для полного перекрытия или регулирования расхода рабочей среды в системах водоснабжения и водоотведения, отопления, кондиционирования, вентиляции, пожаротушения и иных областях промышленности и ЖКХ. Запирающий элемент выполнен в форме диска, вращающегося вокруг своей оси перпендикулярно направлению потока транспортируемой среды.
